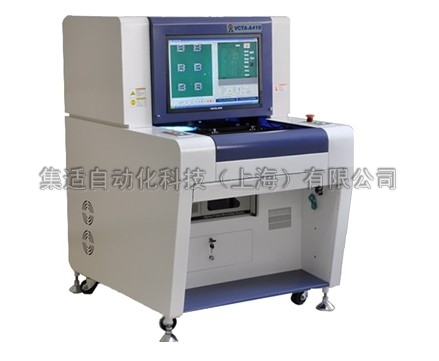

類別

CATEGORY

項目

ITEM

規格參數

SPECIFICATION

視覺識別係統

RECOGNITION SYSTEM

判別方法

INSPECTION

結合權值成像數據差異分析技術、彩色圖像對比、顏色提取分析技術、相似性、二值化、OCR/OCV、通路測試等多種算法

Using multiple algorithms synthetically such as WIDM、Color Image contrast technology、Color extracting technology, similarity, binarization algorithm ocr/ocv shot test and so on.

攝像機

CAMERA

CCD彩色攝像機 分辨率：12/15/20微米/點 可選

Color CCD camera: Resolution Option:12/15/20μ

光源

LAMP-HOUSE

RGB環形LED結構光源

Ring RGB LED lamp-house

圖像處理速度

IMAGE PROCESSING SPEED

0201元件

0201 CHIP

<10毫秒

<10ms

每畫麵處理時間

PER-IMAGE TIME

<170毫秒

<170ms

檢測內容

INSPECTION ITEMS

錫膏印刷

PASTE PRINTIG DEFECTS

有無、偏斜、少錫多錫、斷路、汙染

Misaligned, overflow, insufficient, pasting open, stain

零件缺陷

COMPONENT DEFECTS

缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損

Missing, misaligned, skewed, tombstone, billboard, overturned, reversed polarity, wrong, damaged

焊點缺陷

SOLDER DEFECTS

錫多、錫少、連錫

Overflow, insufficient, short solder, stain

波峰焊檢測

WAVE-SOLDERING TEST

少錫、多錫、焊點橋連或短路、虛焊、空洞

insufficient, Overflow, bridging or short solder, cold solder joint ,porosity

防靜電措施

ANTI STATIC MEASURES

防靜電插座，配防靜電環

Anti static electric outlet, anti static wreath

機械係統

MECHANISM SYSTEM

PCB尺寸

PCB SIZE

25×25毫米~510×460毫米(根據客戶要求定製更大尺寸)

25×25mm- 510×460mm,  make bigger size according to clients’ demands

PCB厚度

PCB THICKNESS

0.5毫米~2.5毫米

0.5mm -2.5mm

PCB翹曲度

PCB WARP TOLERANCE

<2毫米（有夾具輔助矯正變形）（特殊要求可定製）

零件高度

COMPONENT CLEARANCE

上淨高≤25mm 下淨高≤70mm (特殊要求可訂製)

Top Side≤25mm  Bottom Side≤70mm

最小零件

MINIMUM SPACE PARTS

0201元件

0201 chip

X、Y平台

X、YPLATFORM

驅動設備

DRIVER

交流伺服電機係統

AC server

定位精確

ORIENTATION

<15微米

<15um

移動速度

MOVING SPEED

700毫米/秒（Max）

700mm/s

軟件係統

SOFT SYSTEM

操作係統

OPERATION SYSTEM

Microsoft Windows  XP Professional

識別控製係統

CONTROLLING & RECOGNIZING

特點

CHARACTERISTICS

應用權值圖像差異建模技術和獨特的顏色提取分析技術，學習Ok樣品，自動建立標準圖像、識別數據及誤差閥值

WIDM, study OK template, automatically set template imaging, identify data and error numerical value

操作

OPERATION

圖形化編程，自帶元件庫，根據元件形狀選擇標準自動生成檢測框,精確自動定位，微米位微調，製程快捷

Graphic programming, take along with chip library and get a inspection frame according with chip shape, aureate position, micron adjust, and easy programming

Mark

點數

MARK NUMBERS

可選擇2個常用的Mark點或多個Mark點使用

2marks can be chosen

識別速度

RECOGNISING SPEED

0.3秒/個

0.3s/pcs

控製係統

CONTROLLER

電腦主機

COMPUTER

工業控製計算機，Intel雙核CPU，2G DDR內存，500G硬盤

Industrial computer：CPU Intel dual-core, MEMORY:2G, HARDDISK:500G

顯示

DISPLAY

22英寸液晶寬屏顯示器

22 inch TFT

其它參數

OTHERS

機械外形尺寸

MACHINE DIMENSIONS

90厘米×108厘米×134厘米

90cm×108cm×134cm

重量

WEIGHT

約480公斤

480kg

電源

POWER SUPPLY

交流220伏特±10%，頻率50/60Hz，額定功率600W自帶UPS不間斷電源

AC220V±10%, Single phase 50/60HZ, Power consumption 600W, Along with a unbreak power supply of UPS
