基本配置

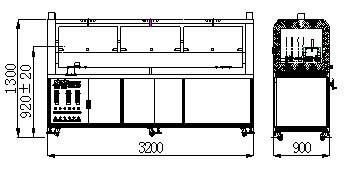

一、外形尺寸
二、設備參數
|
機體參數 |
|
|
外型尺寸L*W*H |
L3200mm*W900mm*H1300mm |
|
重量 |
Approx.500kg |
|
PCB輸送部分 |
|
|
PCB傳輸高度： |
920±20mm |
|
運輸速度 |
0-3500mm/min |
|
傳送方向： |
L→R（R→L） |
|
傳輸馬達功率 |
AC220V 120W |
|
調幅部分 |
|
|
PCB寬度 |
MAX450mm |
|
調幅方式： |
手動調節 |
|
發熱部分 |
|
|
發熱管數量： |
18個 |
|
溫區數量： |
3個 |
|
爐蓋打開方式： |
氣動升降 |
|
發熱管類型： |
紅外發熱管 |
|
反光罩類型： |
不鏽鋼反光罩 |
|
溫度調節範圍： |
室溫—150度 |
|
升溫時間 |
5分鍾 |
|
PCB板大小 |
MAXW450*L450 |
|
PCB板元器件過板高度 |
MAX50mm |
|
控製部分 |
|
|
電源 |
AC380V |
|
總功率 |
10KW |
三、功能說明
1. 主機架構部分：外殼：使用鋼板液壓精加工成；底部支架: 固定輔助設備：使用及帶膠墊腳杯支撐機體；支架封板：使用冷板液壓精加工成型，單麵快速型，做電腦白色波紋麵烤漆；加熱管：使用紅外發熱管，總功率12KW，均勻安裝，設備分3個溫區。溫度調節範圍為室溫—150度。
2. 自動輸送係統部分：從左到右方向輸送，輸送導軌：使用專用鋁導軌，雙邊同步安裝，總長3200mm；導軌調節器：使用1組調節手輪及2組鍍鋅固定座4點同步調節軌道有效寬度成50-450mm；輸送鏈條：使用帶5毫米加長銷型滾子輸送鏈，與鋁導軌嵌入式安裝，配鍍鋅同步傳動輪；在出口末端裝置一套光電感應開關，板到機尾自動停送；驅動電機：使用P電子調速電機，轉速快慢可調；爐蓋打開方式是氣動升降，便於操作。
