基本配置
一、方案要求和描述:
(一)所需焊錫要求:
1. 夾具和PCBA人工放進與取出;
2. 選擇性局部焊錫機
3. UPH 要求大於100PCS/H
4. 爬錫高度:接地腳>=50%; 信號腳>=75%
5. PCB尺寸: MAX300*350;MIN:50*50mm
6. FLUX塗敷可靠,不可以汙染到元件本體及非焊接區;
7. 透錫可靠75%以上;
(二)、方案描述:

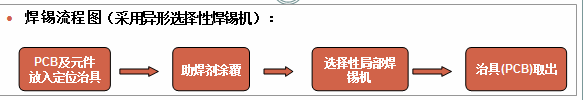

人工將焊接的PCB線路板放到治具底模上,插好端子,按焊錫的工藝流程,依次自動完成塗覆助焊劑、預熱、選擇波峰焊錫的工藝工序。最後,將已焊接完的PCB板自動流出。
1. FLUX:
人工將元件和PCB裝入治具,通過滑軌推進入FLUX塗覆區內部進行FLUX局部性塗覆 。
2. 焊錫位:
塗覆好後的PCBA治具通過滑軌進入局部焊錫區,錫波由排體驅動,沿特殊形狀的錫爐內膽整形並流動,經不鏽鋼網過濾隔除錫焊渣,從噴嘴流出,形成獨特的保持無氧化錫麵的焊錫波峰,PCBA治具在伺服電機驅動下開始下降至錫波,錫麵接觸焊點完成焊錫過程 。
3. 傳出:自動完成焊錫之後,定位部分鬆開,治具通過滑軌傳出。完成整個設備焊錫動作。
建議PCBA板製作多拚板過爐載具。
建議PCBA板預留板邊,或者離板邊4MM內無元件。
焊接麵所有元器件高度max40mm
焊接區與周圍距離空間在3.5mm以上
焊接元件引腳長度:2.5mm內
所有周轉循環的治具加工精度控製0.1mm以內(包括對PCB安裝定位、治具本體上機定位、治具本身材質防變形方麵)
治具本身要具備對PCB防變形、校正功能,確保PCB平整度
選擇性多噴口局部同時塗敷
助焊劑液位采用外部排體上下運動+各噴口聯通器控製
采用激光測距儀檢測液位高度
各噴口端部裝有海棉,一方麵利用毛細孔作用,另一方麵防止揮發;

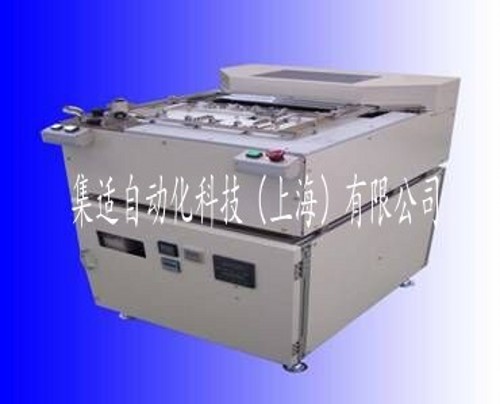

a. FLUX塗敷機:
外形尺寸: 840mm(L)×800mm(W)×1200mm(H)
功 率: 0.5KW
電 源: 單相 220V 50Hz
氣 源: 3~5Bar
容 量: FLUX 20L
生產節拍: 1Pcs/18S
二、方案優勢:
1. 采用選擇性局部焊錫機,減少人員,降低管理成本。
2. 滿足部品焊錫要求,減少材料浪費,節省成本,簡化繁雜焊錫工藝,提升產品質量、穩定產能。
